Cálculo para determinação da VAZÃO DE CONJUNTOS DE VENTILAÇÃO em painéis elétricos
Muitos equipamentos quando expostos a temperaturas acima dos limites projetados tem uma consideravel redução em suas características nominais, além da redução da vida útil. Essa redução pode ocorrer em disjuntores, soft-starters, inversores, fontes, etc.
Para resolver este problema, um dos métodos utilizados são os conjuntos de ventilação.
A função dos conjuntos de ventilação em painéis elétricos é trocar o ar do interior do painel e desta forma reduzir a temperatura interna abaixo dos limites máximos dos equipamentos instalados no painel.
As aplicações dos conjuntos de ventilação em painéis são basicamente duas:
Insuflando ou Aspirando.

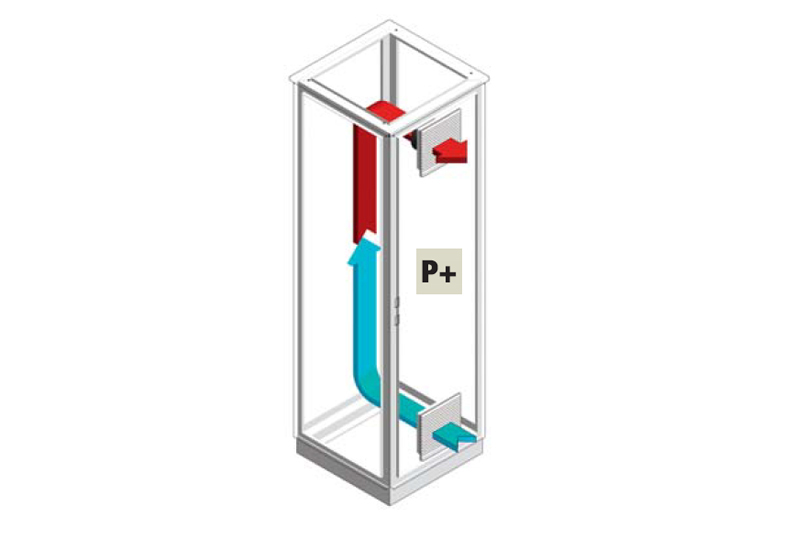

Insuflando
Neste método cria-se uma pressão positiva no interior do painel que além de trocar o ar interno, evita a entrada de poeira e agentes nocivos aos equipamentos internos quando os conjuntos de ventilção estão equipados com filtro.

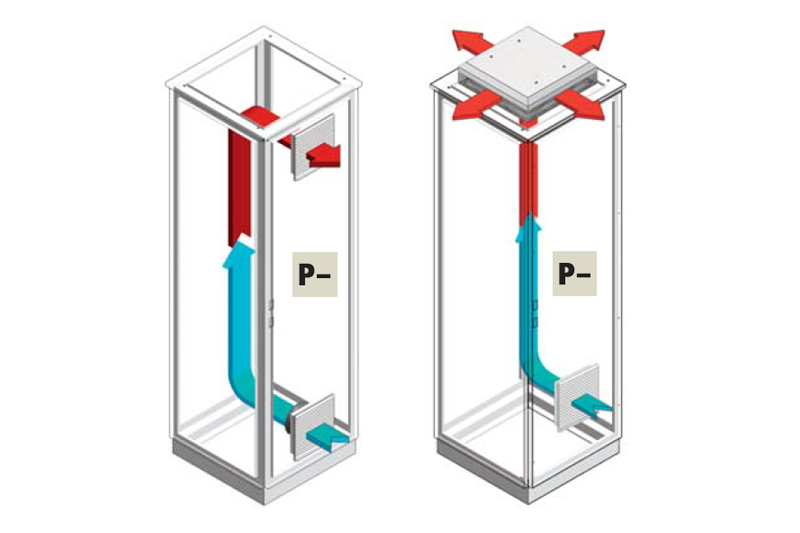

Aspirando
Neste método cria-se uma pressão negativa no interior do painel. Este método cumpre sua função, porém, mesmo com filtro, pode haver entrada de poeira e agentes nocivos por frestas mal vedadas, furos para passagem de cabos, etc.
Como calcular a vazão necessária:

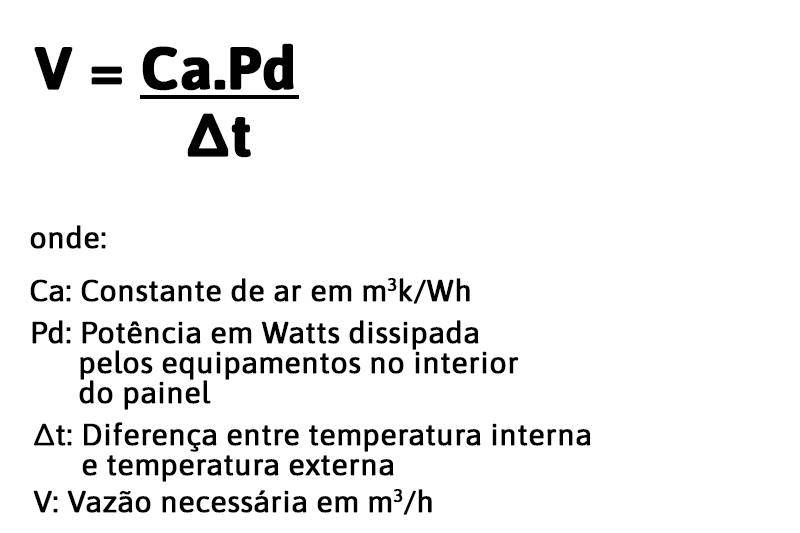

Para calcular a vazão necessária utiliza-se a seguinte fórmula de vazão:

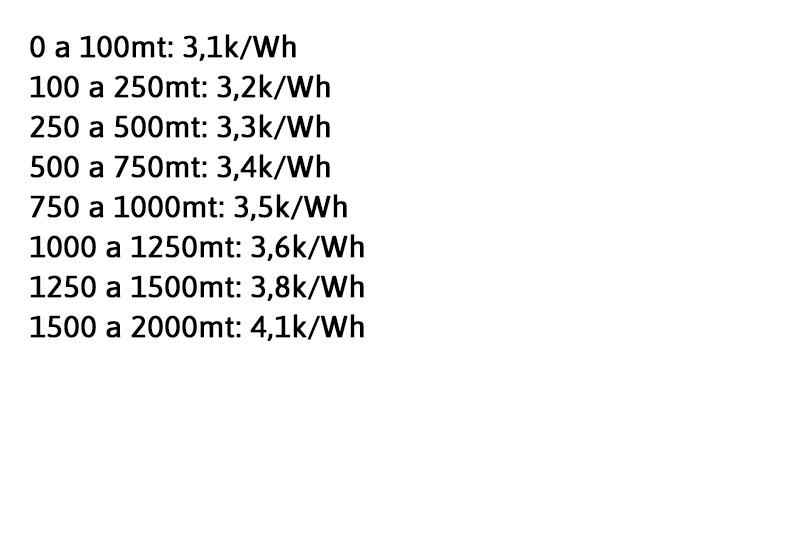

As constantes de ar em relação a altitude em que o equipamento será instalado são:
Exemplo:
Vamos determinar a vazão necessária de um conjunto de ventilação em um painel elétrico instalado em um local a 2000mt de altitude cuja temperatura ambiente é de 35°C e a potência dissipada pelos equipamentos internos é de 1000W onde preciso que a temperatura interna seja de 40°C:
Para definir a diferença de temperatura vamos utilizar a seguinte fórmula:
∆T = Ti-Ta
Então:
∆T = 40-35
∆T = 5°C
Aplicando na fórmula de vazão:
V = 4,1 x 1000 / 5
V = 820m³/h
Então para esta aplicação precisaríamos de um conjunto de ventilação com vazão de 820m³/h.
